集中電源集中控制型防爆消防應急照明燈具通常有2種工作狀態：正常，應急。具有故障檢測功能，故障信息通過總線上傳到應急照明分配電裝置，應急照明分配電裝置再上傳到應急照明控制器。照明燈采用電子編碼方式。受應急照明控制器的控制可使照明燈改變工作狀態。照明燈的光源故障、通訊故障等可在應急照明控制器上顯示。
總線電壓：DC24V或DC36V，允許范圍： DC21V～DC36V
執行標準：GB 17945-2010一、結構特征與工作原理

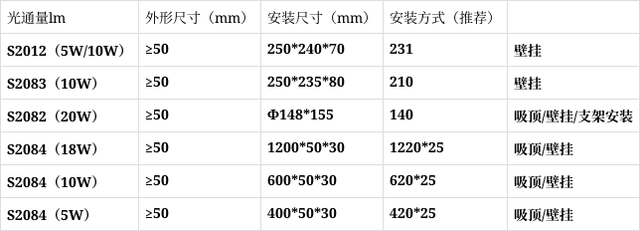

l1.照明燈外形示意圖。

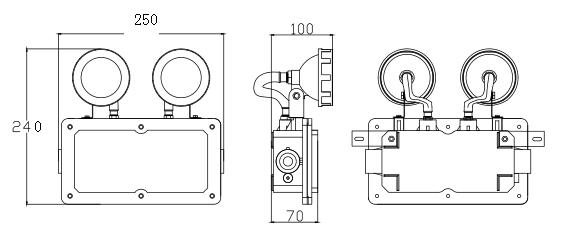

圖1S2012外形示意圖

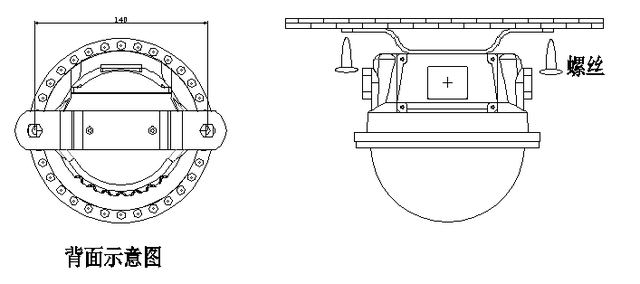

圖2 S2082外形示意圖
l照明燈工作原理：照明燈正常處于熄滅狀態，當發生緊急情況時，轉入應急狀態，應急狀態時常亮。 二、安裝與布線
警告：安裝設備之前，請切斷回路的電源。電線接頭需要進行防水、絕緣處理。
安裝示意圖。

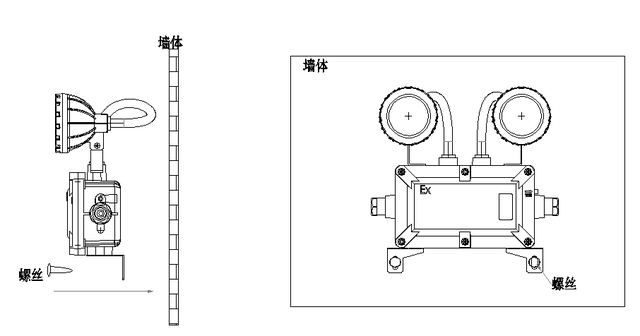

圖3照明燈安裝示意圖
l接線說明：WLE(1~8)、WLE—：信號總線，無極性。
l布線要求：推薦使用截面積≥2.5mm2的RV型銅線。布線應與動力電纜、高低壓配電電纜等不同電壓等級的電纜分開布置，不能布設在同一穿線管或線槽內。 三、測試與日常維護
警告：待全部設備都安裝完畢后再接通電源。(需檢測確定線路沒有接地現象方可通電)
l照明燈安裝結束后必須進行測試，使用過程中每年至少進行一次測試。
l照明燈在進行測試之前，應通知有關管理部門，系統將進行維護，會因此而臨時停止工作。同時應切斷將進行維護的區域或系統的邏輯控制功能，以免造成不必要的報警聯動。
l照明燈注冊后，通過主機對之啟動、停動，照明燈應能按主機指令執行。
l測試結束后，通過主機復位照明燈，并通知有關管理部門系統恢復正常。
l在測試過程中不合格的照明燈檢驗其連接線是否正常，然后再進行測試，如仍不能通過測試則應返回維修。
l光源更換方法：斷開燈具連線，打開外殼，將損壞光源從電路板拆下，將正常光源接入電路板，裝配好外殼，接通燈具連線。 四、應用方法

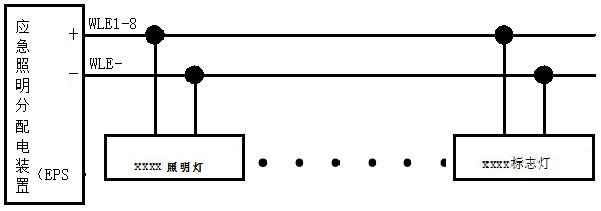

照明燈與應急照明分配電裝置連接，實現應急狀態照明的作用。應急照明分配電裝置有多組端口，下圖以第一組端口為例。
注意：
l同一個應急照明分配電裝置各個端口的燈具地址不能重復。
總線電壓要在燈具點亮的情況下高于燈具最小工作電壓，否則燈具啟動后，電纜壓降過大將會造成燈具不能正常工作并影響通信
五、報廢
產品報廢應按GB 29837《火災探測報警產品的維修保養與報廢》執行。火災探測報警產品使用壽命一般不超過12年，可燃氣體探測器中氣敏元件、光纖產品中激光器件的使用壽命不超過5年。產品達到使用壽命時，一般應報廢。若繼續使用，產品的使用或管理方應按該標準有關要求每年進行檢測和試驗，并進行系統性能測試，所有檢測、試驗和測試結果均合格后方可繼續使用。
